ComeUp CWG 30375 900 (kg) 400V - Elektrische Winde
4.516,05 € 3.795,00 €

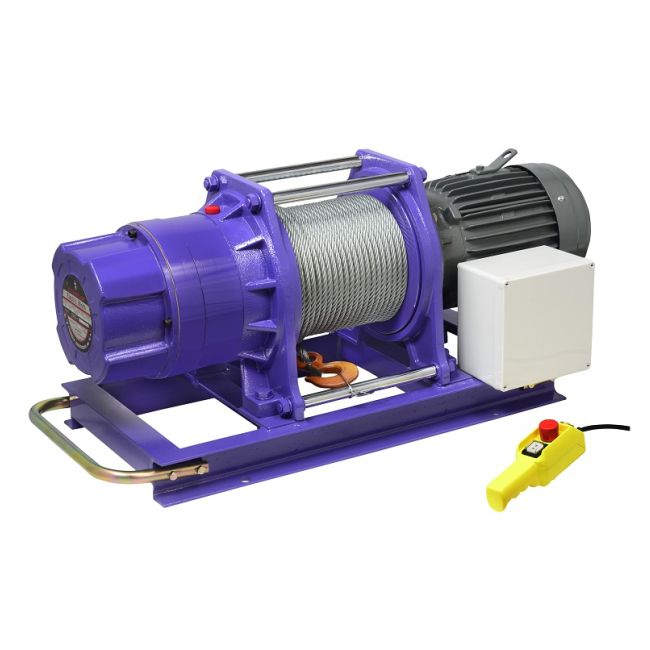

Die ComeUp Winde CWG 30375 mit einer Tragfähigkeit von 900 kg auf der oberen Ebene bietet zuverlässiges Heben und Senken für ein breites Spektrum von Anwendungen. Mit ihrem robusten 3-Phasen-Motor ist sie ideal für anspruchsvolle Aufgaben.
Artikelnummer
1.N.4 / AD.8
EAN Number:
7439657037047
Warum Seilwindenshop?
- Alle Produkte auf Lager –
sofort versandbereit aus eigenem Lager - Direkt vom Hersteller
- Schnelle Lieferung (1–3 Tage)
- Eigene Servicewerkstatt
Technische Daten:
- Tragfähigkeit: 900 kg auf oberster Seillage
- Hebegeschwindigkeit:
- Option A: 13 - 20,6 m/min
- Stromversorgung: 3 Phasen, 380-440 V
- Motorklasse IP54:
- Option A: 3,8 kW x 4-poliger Induktionsbremsmotor
- Option B: 2,2 kW x 6-poliger Asynchron-Bremsmotor
- Getriebeübersetzung: 48:1
- Maximale Hubhöhe: 58 m
- Bremsverfahren: Elektromagnetisch
- Stahldrahtseil: 10 mm x 60 m
- Länge der Trommel: 230 mm
- Durchmesser der Trommel: 127 mm
- Durchmesser des Trommelflansches: 275 mm
- Bolzenmusterbefestigung: 500 mm x 370 mm
- Nettogewicht (Standardausführung): 185 kg
- Bruttogewicht: 225 kg
- Gehäuseabmessungen (L x T x H): 974 x 400 x 445 mm
- Verpackungsmaße (L x T x H): 1.140 x 590 x 620 mm
Besondere Merkmale:
- Elektromagnetische Federdruck-Sicherheitsbremse
- Hochbelastbare, hocheffiziente Kugellager an allen Laufflächen
- Planetengetriebe für maximalen mechanischen Wirkungsgrad
- Fußstützen aus Stahlguss
- Geschweißte Stahltrommel
- Lieferung auf montagefertiger Stahlfußplatte
- Nennleistungsbegrenzer begrenzt die Antriebsleistung des Motors, um eine Überlastung der Winde zu verhindern
- Geräuscharmer Betrieb
- Inklusive Niederspannungssteuerung
- Not-Aus-Schalter auf Anfrage erhältlich
Leistung:
Die angegebenen Leistungsdaten basieren auf einer 50Hz-Versorgung. (Ein 60 Hz-Motor ist optional erhältlich, wodurch sich die Hubkapazität um 20 % verringert und die Geschwindigkeit um 20 % erhöht).
Hubkraft, Hubgeschwindigkeit und Drahtseilkapazität:
| Position des Drahtseils | Tragfähigkeit, kg | Hubgeschwindigkeit, m/min | Gesamtseil auf der Trommel, m |
|---|---|---|---|
| 1. | 1.426 | 13 | 10 |
| 2. | 1.244 | 14,9 | 20 |
| 3. | 1.103 | 16,8 | 33 |
| 4. | 991 | 18,7 | 46 |
| 5. | 900 | 20,6 | 60 |
Hinweis: Die angegebenen Kapazitäten beziehen sich auf eine 50-Hz-Stromversorgung.
Schleppkapazität für verschiedene Steigungen in kg:
| Modell | Ebene Fläche | 10% 60° | 20% 11° | 40% 25° | 60% 31° | 80% 39° |
|---|---|---|---|---|---|---|
| CWG-30375 | 6.300 | 3.600 | 2.670 | 1.770 | 1.400 | 1.200 |
Anmerkungen:
- Alle Angaben beziehen sich auf die oberste Seillage. Jeder Schichtwechsel auf der Trommel erhöht die Zugkraft um 10%.
- Der Einsatz einer Umlenkrolle für den Doppelstrangbetrieb erhöht die Zugkraft um ca. 85%.
- Die Zugkraftkapazitäten basieren auf einer Zuglast und 15% Reibung wurden berücksichtigt (spezifische Anwendungen können abweichen).
Warnung:
- Die Winde ist nicht für das Bewegen oder Heben von Personen vorgesehen.
- Die angegebene Tragfähigkeit bezieht sich auf die oberste Seillage auf der Trommel.
- Die Wicklung des Seils auf der Trommel muss 5 Windungen von der Trommel entfernt bleiben.
Garantie:
Für jede neue Winde gilt eine Garantie auf Herstellungs- und Materialfehler für einen Zeitraum von 12 Monaten ab Kaufdatum. SEILE FALLEN NICHT UNTER DIE GARANTIE.
Abmessungen, mm/in:
Zubehör:
Standard-Zubehör:
- Stahlseil 10 mm x 60 m mit Sicherheitshaken
- Niederspannungsregler LV-320
- Schaltkabel 1, 25 mm² x 3C x 3 m
- Pendelschalter CPB-161
- Fernsteuerung CPB-161
- Grundplatte
Optionales Zubehör:
- Niederspannungsregler LV-320
- Schaltkabel 1, 25 mm² x 3C x 3 m
- Anhängerschalter PB-306 mit Not-Aus-Taster
- Fernsteuerung, PB-306
| EAN | 7439657037047 |
|---|---|
| Gewicht (Paket) | 225.000000 |
| HS-Code | 842531-00-90 |
| Antriebsquelle | 400 VAC |
| Kraft | 201-500 |
| Geschwindigkeit (m/min) | 11-20 |
| Seillänge | 11-20 |
