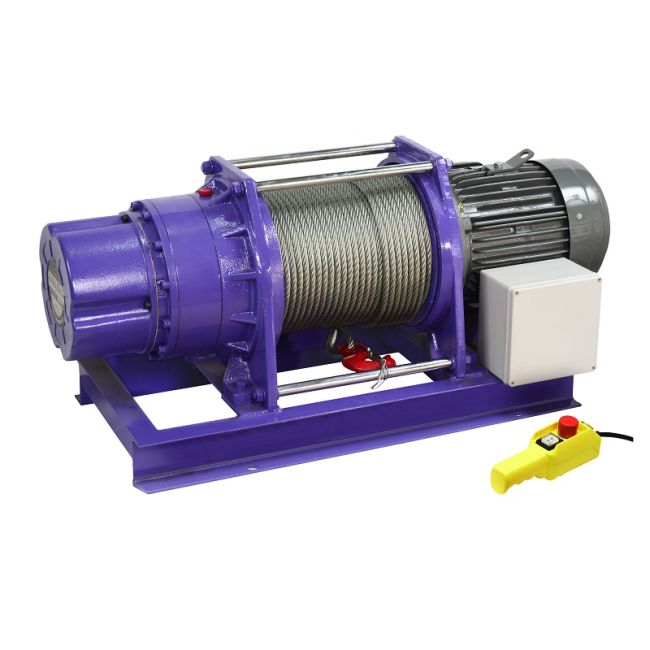

ComeUp CWG 500 (kg) TH 400V 127 m - Elektrisch Hubwinde
-
CWG-500TH
- Tragfähigkeit: 500 kg mit oberer Stahlseillage
- Hebegeschwindigkeit: 19 - 34 m/min
- Stromquelle: 3 Phasen, 380-440V
- Motorleistung IP54: 3,7 kW x 2 Pole Induktionsbremsmotor
- Maximale Hubhöhe: 127 m
- Bremsmethode: elektromagnetische, federbetätigte Sicherheitsbremse
- StahlseilBremse: 8 mm x 130 m, 6 x 19, mit einer Bruchfestigkeit von 2.970
- Länge der Trommel: 300 mm
- Trommel-Ø: 114,3 mm
- Durchmesser des Trommelflansches: 240 mm
- Befestigungsraster: 460 mm x 300 mm
- Nettogewicht, kg (Standardausführung): 155 kg
- Bruttogewicht: 183 kg
- Gehäuseabmessungen (L x T x H) : 1.002 x 424 x 360 mm
- Abmessungen des Tabletts (L x T x H) : 1.140 x 590 x 520 mm
Entspricht den Anforderungen der EN 14492-1:
Warum Seilwindenshop?
- Alle Produkte auf Lager –
sofort versandbereit aus eigenem Lager - Direkt vom Hersteller
- Schnelle Lieferung (1–3 Tage)
- Eigene Servicewerkstatt
- Leichtes und kompaktes Design ist ideal für eine einfache Installation.
- Elektromagnetische Notbremse mit Feder.
- Planetengetriebe für maximalen mechanischen Wirkungsgrad.
- Fußbefestigungen aus Stahlguss.
- Hochbelastbare, effiziente Kugellager auf allen Laufflächen.
- Geschlossene Trommelflansche, um zu verhindern, dass seil zwischen der Trommel und den Gussteilen der Halterung eingeklemmt wird.
- Standardmäßig mit 24-VAC-Niederspannungssteuerung geliefert
- Nennleistungsbegrenzer begrenzt die Motorantriebsleistung, um eine Überlastung der Trommel zu verhindern. Seilwinde
- Tragfähigkeit: 500 kg bei oberster Drahtseillage
- Hebegeschwindigkeit: 19 - 34 m/min
- Stromquelle: 3 Phasen, 380-440 V
- Motorklassifizierung IP54: 3,7 kW x 2-poliger Induktionsbremsmotor
- Maximale Hubhöhe: 127 m
- Bremsmethode: elektromagnetische, federbetätigte Sicherheitsbremse
- StahlseilBremse: 8 mm x 130 m, 6 x 19, mit einer Bruchfestigkeit von 2.970
- Länge der Trommel: 300 mm
- Trommel-Ø: 114,3 mm
- Durchmesser des Trommelflansches: 240 mm
- Befestigungsbolzenraster: 460 mm x 300 mm
- Nettogewicht, kg (Standardausführung): 155 kg
- Bruttogewicht: 183 kg
- Gehäuseabmessungen (L x T x H) : 1.002 x 424 x 360 mm
- Abmessungen des Tabletts (L x T x H) : 1.140 x 590 x 520 mm
Erfüllt die Anforderungen der EN 14492-1:
* Für Hebeanwendungen:
Der Betriebskoeffizient für die erste Seillage auf der Trommel muss mindestens 5 betragen.
Das D/d-Verhältnis zur Seilmitte muss mindestens 15 für die Trommel betragen.
Ein Schalter mit Not-Aus und Endlagenfunktion ist erforderlich.
* Für ziehende Anwendungen:
Der Betriebskoeffizient für die erste Seillage auf der Trommel sollte mindestens 3 betragen.
Das D/d-Verhältnis zur Seilmitte muss mindestens 12 für die Trommel betragen.
Ein Schalter mit Not-Aus und Endlagenfunktion ist erforderlich.
Tragfähigkeit, Hubgeschwindigkeit und Seilkapazität:
|
Niedriges Stahldrahtseil
|
Tragfähigkeit, kg
|
Hubgeschwindigkeit, m/min bei 50 Hz
|
Gesamtseil auf der Trommel, m |
|
1e
|
893
|
19
|
14 |
|
2e
|
789
|
22
|
30 |
|
3e
|
707
|
24
|
48 |
|
4e
|
641
|
27
|
67 |
|
5e
|
586
|
29
|
89 |
|
6e
|
540
|
32
|
112 |
|
7e
|
500
|
34
|
130 |
Anmerkung:
1 . Alle Werte beziehen sich auf die oberste Lage. Für jede reduzierte Lage auf der Trommel erhöht sich die Zugkraft um 10%.
2. Verwenden Sie einen Griffblock für den Einsatz mit einer Doppelleine, um die Leinenzugkraft um ca. 85% zu erhöhen.
3. Die Zugkapazitäten basieren auf einer Zugkraft und 15% Reibung wurden berücksichtigt (spezifische Anwendungen können abweichen).
Warnung
Der Seilwinde ist nicht für das Bewegen oder Heben von Personen vorgesehen.
Die angegebene Nenntragfähigkeit basiert auf der obersten Seillage auf der Trommel.
Die Seilumwicklung auf der Trommel muss 5 Umdrehungen von der Trommel entfernt bleiben.
Jedes neue Seilwinde ist für einen Zeitraum von 12 Monaten ab Kaufdatum gegen Herstellungs- und Materialfehler garantiert.
KABEL FALLEN NICHT UNTER DIE GARANTIE.
Zubehör:
| Standard Zubehör | Option Zubehör |
|
|
| EAN | 7439657010088 |
|---|---|
| Gewicht (Paket) | 135.000000 |
| HS-Code | 842531-00-90 |
| Antriebsquelle | 400 VAC |
| Kraft | 201-500 |
| Geschwindigkeit (m/min) | 11-20 |
| Seillänge | 11-20 |
