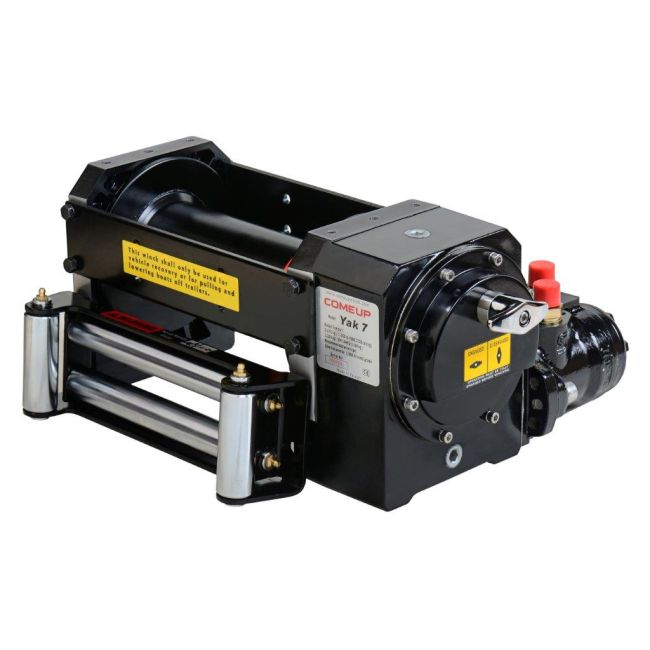

Die ComeUp YAK 7 LD ist eine hydraulische Schneckenradwinde mit einer Tragfähigkeit von 3175 kg. Sie zeichnet sich durch variable Rückholgeschwindigkeiten und ein konstantes Drehmoment aus. Dank des ergonomischen T-Griffs kann das Drahtseil schnell ausgezahlt werden. Die Winde entspricht der Norm EN 14492-1 und ist somit ideal für den Einsatz bei der Fahrzeugbergung. Weitere Informationen finden Sie in der Produktbeschreibung.
Yak 7 lange Trommel
- Hydraulisches Schneckenrad der 7.000 lb Winde
- Antrieb durch eingebaute Hydraulikpumpe oder PTO
- Schnelle und variable Bergungsgeschwindigkeiten für hohe Arbeitsgeschwindigkeiten
- Motor mit hohem Wirkungsgrad und konstantem Drehmoment
- Selbsthemmendes einstufiges Schneckengetriebe für sofortiges Bremsen und schlupffreien Betrieb
- Ergonomischer T-Griff für schnelles Ausgeben des Seils
- Robuster Rollendeckel mit geschmierten Zerkleinerungsanschlüssen
- Unterstützt EN 14492-1: 10:1 D/d-Verhältnis, 2:1 Drahtseilstärke und 1,5d Freibord für schwere Automobil- und kommerzielle Bergungsanwendungen
- Einhaltung von Normen: CE-Maschinenrichtlinie 2006/42/EG, EN 14492-1:2006 Motorgetriebene Winden und SAE J706
Spezifikation/Teilenummern
- Teilenummer: PN 681260 (Standardtrommel) / PN 681266 (lange Trommel)
- Nennzugkraft: 3.175 kg / 7.000 lb (SAE J706 Bewertung)
3.200 kg (EN 14492-1 Bewertung) - Seilgeschwindigkeit (bei 1. Seillage): 5,2 mpm bei 40 l/min (17,1 fpm bei 10,6 g/min)
- Betriebsdruck: 110 bar / 1.595 psi
- Maximaler Öldurchfluss: 40 l/min (10,6 g/min)
- Hydraulikmotor: 48,6 cm3/Umdrehung (3,0 in3/Umdrehung)
- Getriebeübersetzung: 1-stufiges Planetengetriebe 50:1
- Windenkonstruktion: Aluminiumgussgehäuse mit Stahltrommel
- Kupplung (Freilauf): Schneckenrad ausgekuppelt
- Bremse: Selbsthemmendes Schneckenrad
- Drehung der Winde: Drahtseil darf nur unterwickelt werden
- Trommelmel-Durchmesser: 90 mm (3,5")
- Durchmesser des Trommelflansches: 168 mm (6.6")
- Abstand zwischen den Flanschen: 160 mm (6.3") - Standardtrommel
240 mm (9.5") - Lange Trommel - Befestigungsschraubenmuster: 130 x 211 mm (5.1" x 8.3") - Standardtrommel
130 x 291 mm (5,1" x 11,5") - Lange Trommel - Empfohlenes Drahtseil:
*10 mm x 10,7 m für die Standardtrommel und 16,2 m für die lange Trommel, Qualität 1.960 N/mm2 mit einer Mindestbruchkraft von 69,8 kN, erforderlich für die EN 14492-1 Klassifizierung.
*3/8" x 57,4' für die Standardtrommel und 87,3' für die lange Trommel, EIPS-Qualität mit einer Mindestbruchfestigkeit von 15.663 lbf, die für die SAE J706-Klassifizierung erforderlich ist. - Windengewicht: 29 kg - Standardtrommel
33 kg - lange Trommel - Bruttogewicht: 29 kg - Standardtrommel
33 kg - lange Trommel - Abmessungen der Box (L x T x H) : 417 x 386 x 256 mm (16.4" x 15.2" x 10.1") - Standardtrommel
497 x 386 x 256 mm (19.6" x 15.2" x 10.1") - Lange Trommel
Erfüllt die Anforderungen der EN 14492-1 für Fahrzeugbergungswinden:
* Der Nutzungskoeffizient für die erste Seillage auf der Trommel muss mindestens 2 betragen.
* Das D/d-Verhältnis zur Seilmitte muss mindestens 10 für die Trommel betragen.
Leistungsdaten:
| Seilzug und Seilkapazität | Seilgeschwindigkeit | |||
|
Lage des Drahtseils
|
Zugfestigkeit pro Lage,
kg / lb |
Gesamtseil auf der Trommel, m / ft
|
Bei 40 l/min (10,6 g/min), mpm / fpm |
|
|
Standard-Trommel
|
Lange Trommel | |||
|
1e
|
3,175 / 7,000
|
4.9 / 16.1
|
7.4 / 24.3 | 5.2 / 17.1 |
|
2e
|
2,646 / 5,833
|
10.7 / 35.1
|
16.2 / 53.1 | 6.2 / 20.3 |
|
3e
|
2,268 / 5,000
|
17.5 / 57.4
|
26.6 / 87.3 | 7.2 / 23.6 |
Warnung
* Die Winde ist nicht für das Bewegen oder Heben von Personen vorgesehen.
* Die angegebene Nennzugkraft bezieht sich auf die erste Lage des Seils auf der Trommel.
* Das auf die Trommel gewickelte Seil muss 5 Windungen von der Trommel entfernt bleiben.
Garantie
Jede neue Winde ist für einen Zeitraum von 12 Monaten ab Kaufdatum gegen Herstellungs- und Materialfehler garantiert.
Jede neue Winde ist für einen Zeitraum von 12 Monaten ab Kaufdatum gegen Herstellungs- und Materialfehler garantiert.
Zubehör:
| Standard-Zubehör | Optionale Zubehörteile |
|
|
