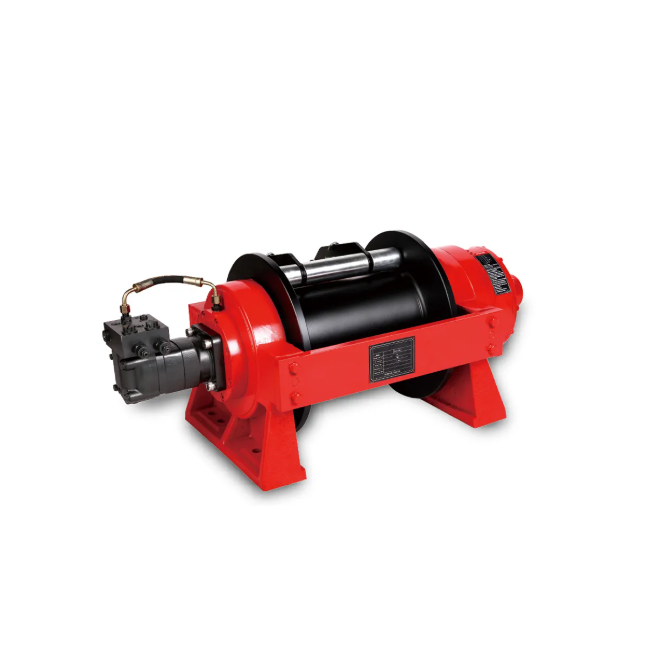

Die HWE-Baureihe wurde gemäß den CE- und EN-Normen entwickelt und bietet zuverlässige, leistungsstarke Leistung.
Die nasse Hydraulikbremse bietet ein hohes Bremsmoment, eine lange Lebensdauer und eine stabile Kraftübertragung. Mit einer Tragfähigkeit von bis zu 20 Tonnen eignet sich diese Serie für eine Vielzahl von Anwendungen in technischen Fahrzeugen, Abschleppwagen und Bergungsfahrzeugen.

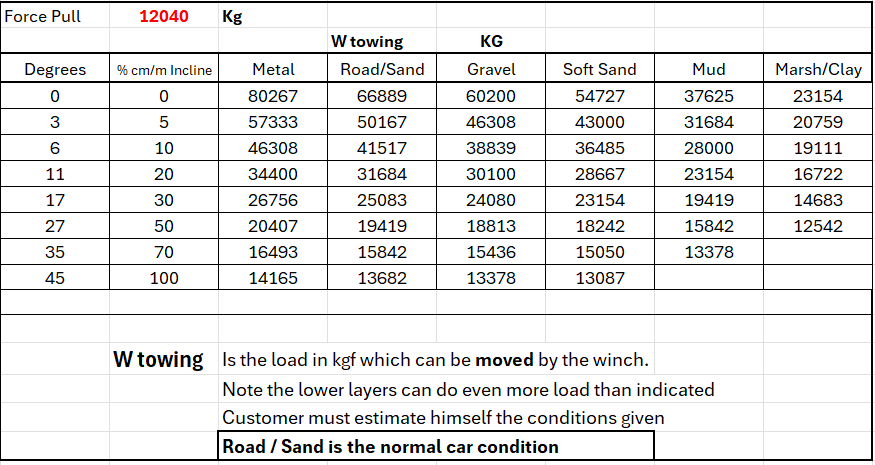

Die nachstehende Tabelle zeigt, welche Lasten mit dieser Winde unter welchen Bedingungen, z. B. auf Sand, und noch gegen welche Steigung bewegt werden können. Dabei wird sogar das Seil auf der vollen Trommel berücksichtigt. Dann ist die Kraft geringer als auf der unteren Lage der Trommel.
Mit dieser Winde können Sie ein 60-Tonnen-Fahrzeug bewegen!
Die HWE-Baureihe wurde gemäß den CE- und EN-Normen entwickelt und bietet zuverlässige, leistungsstarke Leistung.
Die nasse Hydraulikbremse bietet ein hohes Bremsmoment, eine lange Lebensdauer und eine stabile Kraftübertragung. Mit einer Tragfähigkeit von bis zu 20 Tonnen eignet sich diese Serie für eine Vielzahl von Anwendungen in technischen Fahrzeugen, Abschleppwagen und Bergungsfahrzeugen.
Die nachstehende Tabelle zeigt, welche Lasten mit dieser Winde unter welchen Bedingungen, z. B. auf Sand, und noch gegen welche Steigung bewegt werden können. Dabei wird sogar das Seil auf der vollen Trommel berücksichtigt. Dann ist die Kraft geringer als auf der unteren Schicht der Trommel.
| Nennzugkraft | 44000 lbs (20000 kgs) |
| Motor Verdrängung: | 315ml/r |
| Ölfluss: | 10~120L/min |
| Druck: | 20Mpa |
| Bremse | Hydraulische Nassbremse |
| Zahnradgetriebe: | 2-stufiges Planetengetriebe aus Aluminium |
| Untersetzungsverhältnis: | 36:1 |
| Wasserdicht: | IP67 |
| Kabel (Durchmesser×L): | Ø1.02″×131’(Ø26mm×40m) |
| Trommelgröße (Ø×L): | Ø8.27″×13.39″(Ø210mm×340mm) |
| Montage Bolzenmuster: | 20.94″×6.3″×11.02″(532mm×160mm×280mm)8-M24 |
| Nettogewicht: | 380kg |

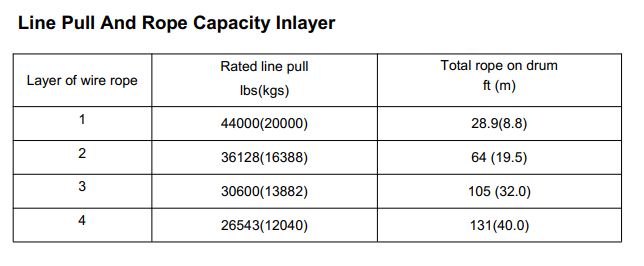

| LEISTUNGSKENNGRÖSSEN (erste Schicht) | ||||
| Zugkraft | Druck | Durchfluss | Liniengeschwindigkeit | Zugkraft pro Lage: |
| Lbs.(kgs) | Mpa(Psi) | G/min. (L/Min.) |
Ft/min. (M/Min.) |
Schicht/Lbs.(kgs) |
| 0 | 7.5(1087.8) | 5.3(20) | 3.3(1.0) | 1/44000(20000) |
| 22000(10000) | 10(1450.4) | 13.2(50) | 8.9(2.7) | 2/36128(16388) |
| 33000(15000) | 15(2175.6) | 22.5(85) | 15.4(4.7) | 3/30600(13882) |
| 44000(20000) | 20(2900.8) | 31.7(120) | 23.0(7.0) | 4/26543(12040) |
| 33000 (15000) | 18(2610.7) | 33(125) | 27.9(8.5) | |
| EAN | 7439657035081 |
|---|---|
| Gewicht (Paket) | 380.000000 |
| HS-Code | 842531-00-90 |
| Anwendungen | Autos und Fahrzeuge, Industrie und Werkstätten, Land- und Forstwirtschaft, Rettungsdienste und Hilfeleistung, Produktionslinien und Montage, Schiffbau und Häfen |
| Antriebsquelle | Hydraulisch |
| Kraft | 8001-30000 |
| Geschwindigkeit (m/min) | 6-10 |
| Seillänge | 21-30 |
