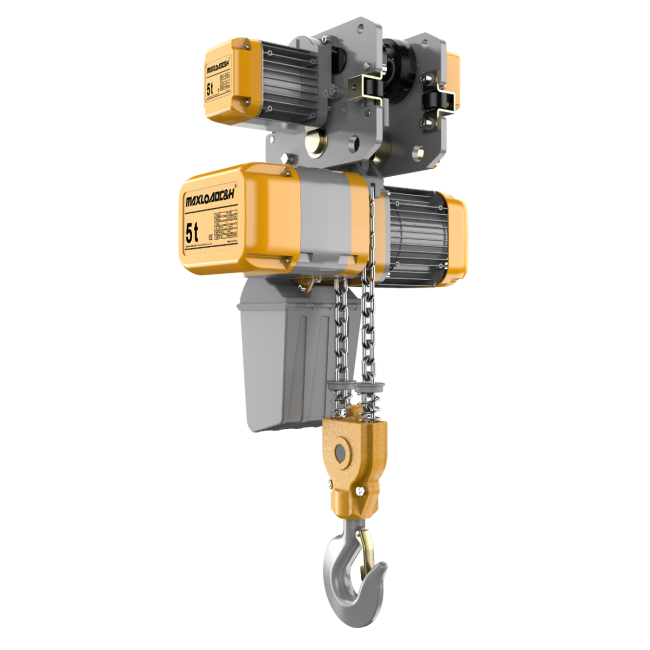

Kettenzug 5.000 kg Fahrwerk 400 V -10 m-2 Geschwindigkeiten-Funkfernsteuerung mit 2 Sendern-Seilzugsteuerung

Kettenzug 5.000 kg Fahrwerk 400 V - 2-Gang-Funkfernsteuerung mit 2 Sendern - Seilsteuerung

Hebezeug HHER05-02DMD 400V/50 hz 10 mtr

• • SPEZIFIKATIONEN
  • • Tragfähigkeit: 5 Tonnen
    • Hubgeschwindigkeit:2.7/0.8 m/min - 2 Geschwindigkeiten
    • Hebemotor: 3,0/1,1 kW
    • Fahrgeschwindigkeit: 11/3,5 m/min - 2 Geschwindigkeiten
    • Fahrmotor: 0,75/0,3 kW
    • Eingangsspannung: 400v/50hz/3p

• Hebezeug HHER02-01DMD 125 kg 400V/50 hz 10 mtr

  • SPEZIFIKATIONEN
    • Tragfähigkeit: 2 Tonnen
    • Hebegeschwindigkeit: 6,7/2,2 m/min
    • Hebemotor: 3,0/1,1 kW
    • Fahrgeschwindigkeit: 11/3,5 m/min
    • Fahrmotor: 0,5/0,2 kW
    • Eingangsspannung: 400v/50hz/3p

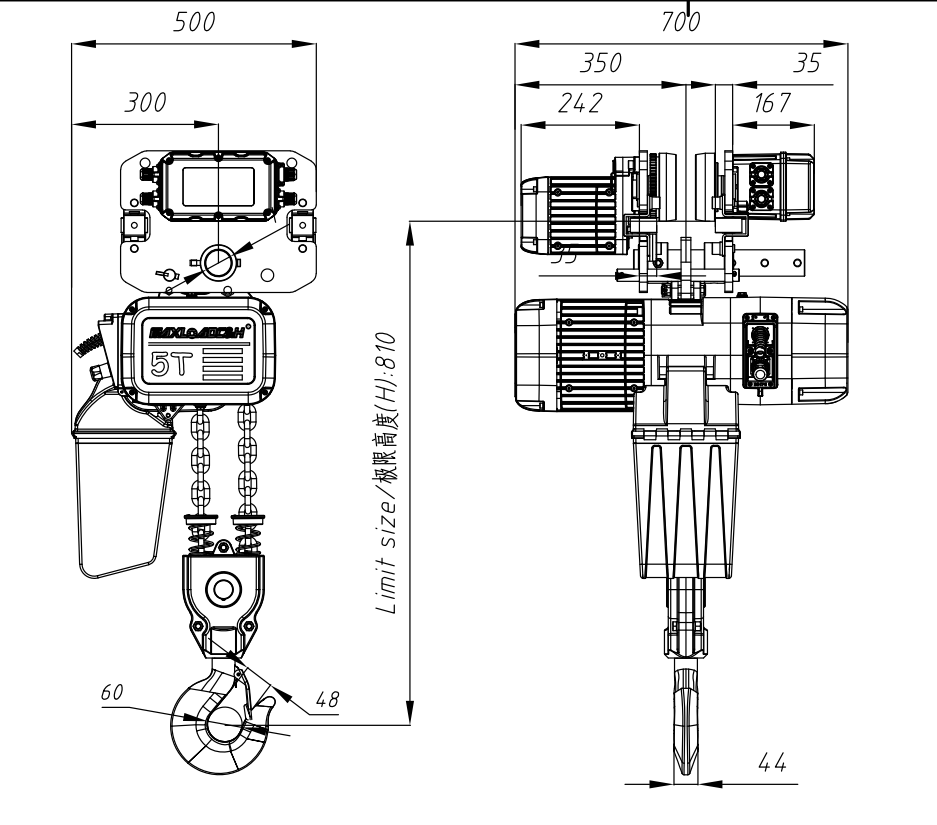

• • DATEN DES ELEKTROZUGES UND DER ELEKTROFAHRWERKE
    • Allgemein:

  Typ ...........................................................	Kettentyp mit motorisiertem Fahrwerk
  Modell ..........................................................	HHBB05-02DMD
  Kapazität .......................................................	5 Tonnen
  Prüflast ......................................................	6,25 Tonnen
  HS-Code ......................................................	8425110000
  Geräuschpegel ....................................................	81 db

  • Betriebsumgebung

  Verwendung des Hebezeugs ......................................................	Innenbereich
  Betriebstemperaturbereich ............................	-20℃ ~ +40℃
  Luftfeuchtigkeitsbereich bei Betrieb .................................	≤80%

  • Hebemechanismus

  Hubgeschwindigkeit des Hebezeugs ...........................................	2,7/0,8 m/min
  Motorleistung ..................................................	3,0/1,1 kW
  Rotationsgeschwindigkeit ..............................................	1440/470 U/min
  Hebezeuggruppe ....................................................	ISO/FEM 2m/M5
  Schutzart .............................................	IP 66
  Lastkette fällt Nummer....................................	2 Stürze
  Größe der Lastkette ..............................................	11,2 mm

  • Laufwerk Mechanismus

  Fahrgeschwindigkeit des Fahrwerks ....................................	11/3,5 m/min - 2 Geschwindigkeiten
  Motorleistung ..................................................	0,75/0,3 kW
  Rotationsgeschwindigkeit ..............................................	1440/470 U/min
  Fahrwerkverfahrgruppe ...................................	I SO/FEM 2m/M5
  Schutzart .............................................	IP 66
  I-Träger Anzuggröße ..............................................	100-178 mm

  • ELEKTRISCH

  Eingangsspannung .................................................	400v/50hz/3p
  Steuerspannung ..............................................	24v

• Montage des Wagens

Das Breitenmaß für die 4 horizontalen Räder muss an die Flanschbreite der Schiene angepasst werden, in die der Wagen eingesetzt werden soll. Dann fügen Sie die Ringe vom Splint außen um die Schiene, so dass die Wangen des Wagens nicht mehr nach außen rutschen können. Die Ringe auf der Innenseite sind für die Reserve. Wegen der Räder können die Wangen nicht weiter nach innen rutschen und wegen der Ringe auf der Außenseite bis zum Splint können die Wangen nun auch nicht mehr nach außen rutschen. Die Platten unter dem Flansch sichern den Wagen gegen Herausrutschen.

• 400-V-Anschluss

Es mag den Anschein haben, dass das Hebezeug nicht funktioniert. Bei 3 Phasen von 400 V ist das Hebezeug gegen Verpolung geschützt, d.h. der Aufwärtspfeil würde verkehrt herum funktionieren und die Kette würde nach unten laufen. Deshalb scheint das Hebezeug nicht zu funktionieren. Drehen Sie die 2 Phasen um, dann funktioniert das Hebezeug. Der Funkempfänger wird Sie dann auch mit leuchtenden LED-Lichtern begrüßen.

• Zweigang-Katzenzug

Der Hebezug mit Fahrwerk ist für eine weitere Reihenrichtung vorbereitet. Aber für Sie gelten die oberen beiden Reihen. Auf und ab und hin und her in einem horizontal aufgehängten Balken.

Die obere Reihe für auf und ab und die zweite Reihe für hin und her, das Fahrwerk wird auch Laufkatze genannt.

Wenn man den Knopf halb drückt, ist die Geschwindigkeit langsam, wenn man den Knopf weiter drückt, ist die Geschwindigkeit am höchsten. Dies ist für das Heben und auch für das Hin- und Hergehen der Laufkatze.

• Einschalten des Funksenders

Um den Sender einzuschalten, ziehen Sie den Notausschalter heraus und drücken dann gleichzeitig die beiden grünen Tasten. Sie hören einen Ton und der Empfänger zeigt mit der großen roten Lampe an, dass Sie heben und hin- und herfahren können. Dies dient für Sie als Information, dass Sie verbunden sind und für alle anderen als zusätzliche Warnung, sich nicht in der Nähe des Hebezeugs aufzuhalten.

Sie haben zwei Sender. Diese können nur nacheinander arbeiten, niemals gleichzeitig. Der zuletzt durch die beiden grünen Knöpfe eingeschaltete Sender verdrängt jedoch den anderen. Bis der andere über die beiden gleichzeitig gedrückten grünen Tasten wieder übernehmen würde.
