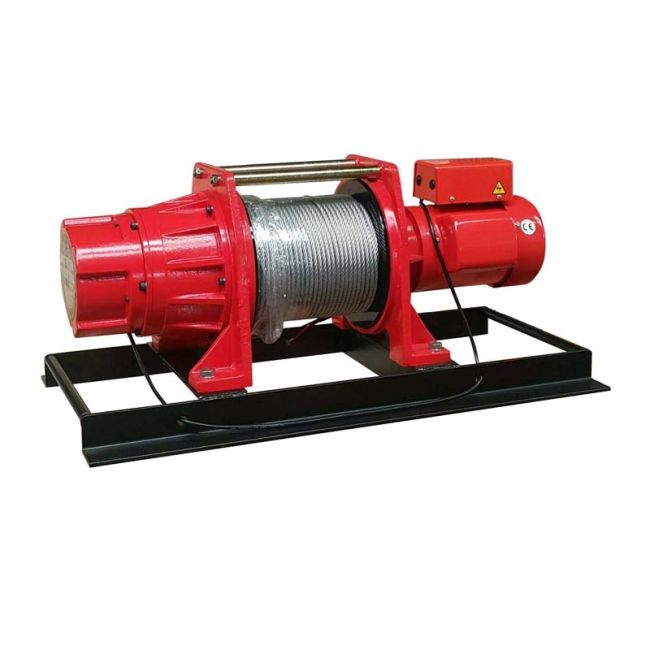

KIO GG 503 (3Ph), 500 kg, 120 m, 400 V Elektrisch Hubwinde
Elektrisch Hubwinde, Elektrisch Hubwinde, KIO GG 503 (3Ph), 500 kg, 120 m, 400 V
Professionelle Hubwinde.
-Erhöhte Haltekraft des Drahtseils auf der Trommel
-Elektromagnetische Federdruckbremse, hält die Last auch bei Stromausfall
-Hochwertige -Hochleistungs-Kugellager an allen Laufflächen
-Planetengetriebe für maximalen mechanischen Wirkungsgrad
-Gekapselte Trommelflansche verhindern das Einklemmen der Seile zwischen Trommel und Stützgussteilen
-Geräuscharmes Laufverhalten
|
Technische Daten GG 503 3Ph/ 1,8HPx4P |
||
|
Fassungsvermögen (kg) |
500 |
|
|
Hebegeschwindigkeit m/min |
Erste Lage |
12 |
|
Oberste schicht |
18 |
|
|
Motorleistung IP44 |
Typ |
Induktion |
|
Leistung, Kw/Sticks |
1.8×4 |
|
|
3ph, 380V-440V |
||
|
Maximale Hubhöhe m |
120 |
|
|
Bremsverfahren |
Elektromagnetisch |
|
|
Drahtseil Φ mm×m |
9×60 |
|
|
8×100 |
||
|
Trommel Größe mm |
Länge |
240 |
|
Trommel-Durchmesser |
140 |
|
|
Flansch-Durchmesser |
280 |
|
|
Lochbild der Befestigungsschrauben mm |
400×325 |
|
|
Nettogewicht kg |
120 |
|
|
Bruttogewicht kg |
148 |
|
Warum Seilwindenshop?
- Alle Produkte auf Lager –
sofort versandbereit aus eigenem Lager - Direkt vom Hersteller
- Schnelle Lieferung (1–3 Tage)
- Eigene Servicewerkstatt
Elektrisch Hubwinde, Elektrisch Hubwinde, KIO GG 503 (3Ph), 500 kg, 1020 m, 400 V
Professionelle Hubwinde.
-Erhöhte Haltekraft des Drahtseils auf der Trommel
-Elektromagnetische Federdruckbremse, hält die Last auch bei Stromausfall
-Hochwertige -Hochleistungs-Kugellager an allen Laufflächen
-Planetengetriebe für maximalen mechanischen Wirkungsgrad
-Gekapselte Trommelflansche verhindern das Einklemmen der Seile zwischen Trommel und Stützgussteilen
-Ruhiges Laufverhalten
Achtung!
Winden dürfen nicht zur Personenbeförderung eingesetzt werden.
Garantie:
Für jede neue Winde gilt eine Garantie gegen Herstellungs- und Materialfehler für einen Zeitraum von 24 Monaten ab Kaufdatum.
Die Kabel sind von der Garantie ausgeschlossen.
Diese Art von Winde kann zum Anheben von Booten auf Rampen, zum Ziehen von Lasten in Containern usw. verwendet werden. Sie ist für den Einsatz im Freien geeignet, aber es wird immer empfohlen, die Winde zu überdachen.
Wenn Sie sie als Zugwinde verwenden, können Sie die Kraft mit dem Faktor 7 multiplizieren!!! für eine ebene Fläche. Eine 100 kg schwere Winde kann zum Beispiel eine Last von 700 kg bewegen.
Bei einem Gefälle von z.B. 20% ist dies ein Faktor von 3.
Dabei sind 15 % Verlust durch Reibung berücksichtigt.
Hubwinden haben jedoch keine Freilaufkupplung.
Alle Werte beziehen sich auf die oberste Lage. Pro Lage erhöht sich die Zugkraft der Trommel um etwa 10%.
Durch den Einsatz einer Umlenkrolle zur Verdoppelung der Hubkraft wird die Kraft bei halber Geschwindigkeit um ca. 85% erhöht.
|
Technische Daten GG 503 3Ph/ 1.8HPx4P |
||
|
Kapazität (kg) |
500 |
|
|
Hebegeschwindigkeit m/min |
Erste Lage |
12 |
|
Oberste schicht |
18 |
|
|
Motorleistung IP44 |
Typ |
Induktion |
|
Leistung, Kw/Sticks |
1.8×4 |
|
|
3ph, 380V-440V |
||
|
Maximale Hubhöhe m |
120 |
|
|
Bremsverfahren |
Elektromagnetisch |
|
|
Drahtseil Φ mm×m |
9×60 |
|
|
8×100 |
||
|
Trommel Größe mm |
Länge |
240 |
|
Trommel-Durchmesser |
140 |
|
|
Flansch-Durchmesser |
280 |
|
|
Lochbild der Befestigungsschrauben mm |
400×325 |
|
|
Nettogewicht kg |
120 |
|
|
Bruttogewicht kg |
148 |
|
| EAN | 7439656973902 |
|---|---|
| Gewicht (Paket) | 148.000000 |
| HS-Code | 842531-00-90 |
| Antriebsquelle | 400 VAC |
| Kraft | 10-200 |
