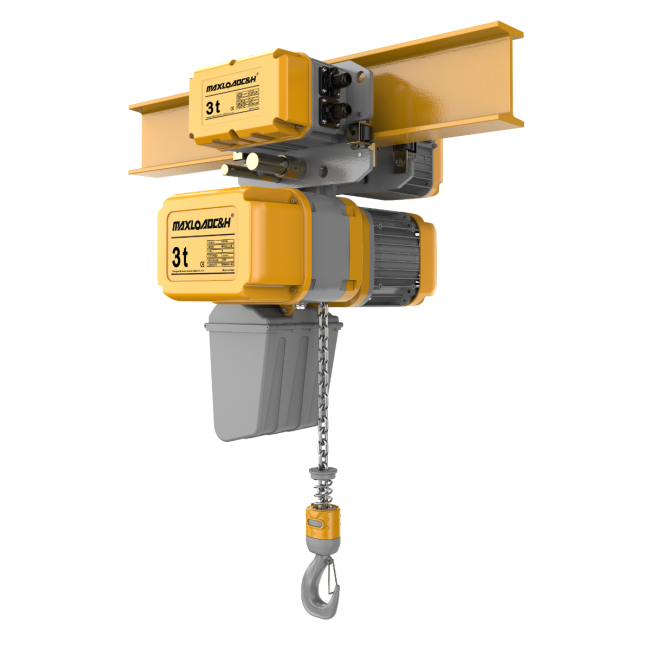

Kettenzug 3.000 kg Fahrwerk 230 V -10 m-2 Geschwindigkeiten-Funkfernsteuerung mit 2 Sendern-Seilzugsteuerung

Kettenzug 3.000 kg Fahrwerk 230 V - 2-Gang-Funkfernsteuerung mit 2 Sendern - Seilbedienung

Hebezeug HHER03-01FMF 230V/50 hz 10 mtr

• Tragfähigkeit: 3 Tonne
• Hebegeschwindigkeit: 0,7~5,4 m/min - Inverter stufenlos
• Hebemotor: 3,0 kW
• Fahrgeschwindigkeit: 1,5~12 m/min - Inverter stufenlos
• Fahrmotor: 0,5 kW
• Eingangsspannung: 230v/50hz/1p

• • Kettenzug 3.000 kg Fahrwerk 230 V - 2-Gang-Funkfernsteuerung mit 2 Sendern - Kabelsteuerung

    Hebezeug HHER03-01FMF 230V/50 hz 10 mtr

    • Tragfähigkeit: 3 Tonne
    • Hebegeschwindigkeit: 0,7~5,4 m/min - Inverter stufenlos
    • Hebemotor: 3,0 kW
    • Fahrgeschwindigkeit: 1,5~12 m/min - Inverter stufenlos
    • Fahrmotor: 0,5 kW
    • Eingangsspannung: 230v/50hz/1p


    • DATEN DES ELEKTROZUGES UND DER ELEKTROFAHRWERKE
      • Allgemein:

    Typ ...........................................................	Kettentyp mit motorisiertem Fahrwerk
    Modell ..........................................................	HHBB03-01DFMF
    Kapazität .......................................................	3 Tonnen
    Prüflast ......................................................	3,75 Tonnen
    HS-Code ......................................................	8425110000
    Geräuschpegel ....................................................	81 db

    • Betriebsumgebung

    Verwendung des Hebezeugs ......................................................	Innenbereich
    Betriebstemperaturbereich ............................	-20℃ ~ +40℃
    Luftfeuchtigkeitsbereich bei Betrieb .................................	≤80%

    • Hebemechanismus

    Hubgeschwindigkeit des Hebezeugs ...........................................	0,7~5,4 m/min - Inverter stufenlos
    Motorleistung ..................................................	3,0 kW
    Rotationsgeschwindigkeit ..............................................	1440 U/min
    Hebezeuggruppe ....................................................	ISO/FEM 2m/M5
    Schutzart .............................................	IP 66
    Lastkette fällt Nummer....................................	2 Stürze
    Größe der Lastkette ..............................................	11,2 mm

    • Laufwerk Mechanismus

    Fahrgeschwindigkeit des Fahrwerks ....................................	1,5~12 m/min - Inverter stufenlos
    Motorleistung ..................................................	0,5 kW
    Rotationsgeschwindigkeit ..............................................	1440 U/min
    Fahrwerkverfahrgruppe ...................................	ISO/FEM 2m/M5
    Schutzart .............................................	IP 66
    I-Träger Anzugsgröße ..............................................	100-180 mm

    • ELEKTRISCH

    Eingangsspannung .................................................	230v/50hz/1p
    Steuerspannung ..............................................	24v

• Montage des Wagens

Das Breitenmaß für die 4 horizontalen Räder muss an die Flanschbreite der Schiene angepasst werden, in der der Wagen hin und her fahren soll. Anschließend werden die Ringe vom Splint außen um die Schiene gelegt, so dass die Wangen des Wagens nicht mehr nach außen rutschen können. Die Ringe auf der Innenseite sind für die Reserve. Wegen der Räder können die Wangen nicht weiter nach innen rutschen und wegen der Ringe auf der Außenseite bis zum Splint können die Wangen nun auch nicht mehr nach außen rutschen. Die Platten unter dem Flansch sichern den Wagen gegen Herausrutschen.

• Zweigang-Kettenzug

Der Katzzug ist für eine zusätzliche Reihenrichtung vorbereitet. Für Sie gelten aber die oberen beiden Reihen. Auf und ab und vor und zurück in einem waagerecht hängenden Balken.

Die oberste Reihe für auf und ab und die zweite Reihe für hin und her, das Fahrwerk wird auch Katzfahrwerk genannt.

Wenn man den Knopf halb drückt, ist die Geschwindigkeit langsam, wenn man den Knopf weiter drückt, ist die Geschwindigkeit am höchsten. Dies ist für das Heben und auch für das Hin- und Hergehen der Laufkatze.

• Einschalten des Funksenders

Um den Sender einzuschalten, ziehen Sie den Notausschalter heraus und drücken dann gleichzeitig die beiden grünen Tasten. Sie hören einen Ton und der Empfänger zeigt mit der großen roten Lampe an, dass Sie heben und hin- und herfahren können. Dies dient für Sie als Information, dass Sie verbunden sind und für alle anderen als zusätzliche Warnung, sich nicht in der Nähe des Hebezeugs aufzuhalten.

Sie haben zwei Sender. Diese können nur nacheinander arbeiten, niemals gleichzeitig. Der zuletzt eingeschaltete Sender mit den beiden grünen Tasten schiebt den anderen jedoch weg. Bis der andere über die beiden gleichzeitig gedrückten grünen Tasten wieder übernimmt.
