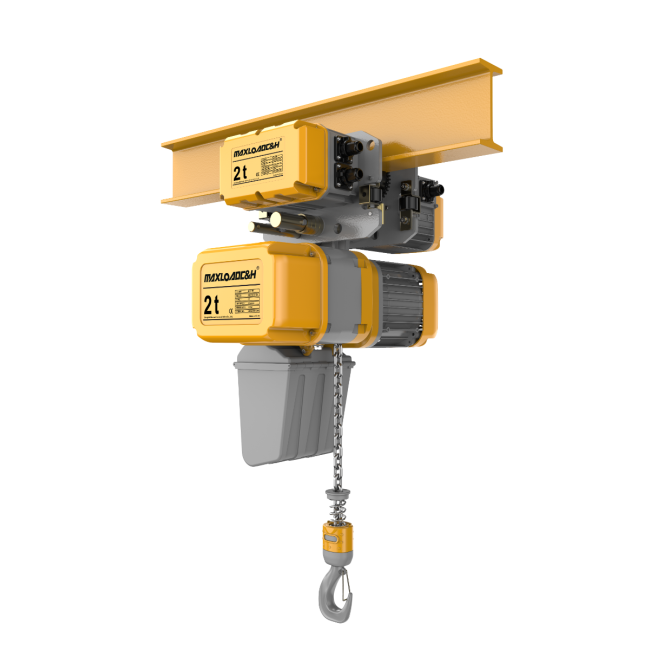

Kettenzug 2.000 kg Fahrwerk 230 V -10 m-2 Geschwindigkeiten-Funkfernsteuerung mit 2 Sendern-Seilzugsteuerung
Kettenzug 2.000 kg Fahrwerk 230 V - 2-Gang-Funkfernsteuerung mit 2 Sendern - Seilbedienung
HebezeugHHER02-01FMF 230V/50 hz 10 mtr
- KENNGRÖSSEN
-
- Tragfähigkeit: 2 Tonnen
- Hubgeschwindigkeit: 0,8~6,8 m/min - Inverter stufenlos
- Hebemotor: 3,0 kW
- Fahrgeschwindigkeit: 1,5~12 m/min - Umrichter stufenlos
- Fahrmotor: 0,5 kW
- Eingangsspannung: 230v/50hz/1p
Warum Seilwindenshop?
- Alle Produkte auf Lager –
sofort versandbereit aus eigenem Lager - Direkt vom Hersteller
- Schnelle Lieferung (1–3 Tage)
- Eigene Servicewerkstatt
Kettenzug 2.000 kg Fahrwerk 230 V - 2-Gang-Funkfernsteuerung mit 2 Sendern - Seilbetrieb
HebezeugHHER02-01FMF 230V/50 hz 10 mtr
- KENNGRÖSSEN
-
- Tragfähigkeit: 2 Tonnen
- Hubgeschwindigkeit: 0,8~6,8 m/min - Inverter stufenlos
- Hebemotor: 3,0 kW
- Fahrgeschwindigkeit: 1,5~12 m/min - Umrichter stufenlos
- Fahrmotor: 0,5 kW
- Eingangsspannung: 230v/50hz/1p
- DATEN DES ELEKTROZUGES UND DER ELEKTROFAHRWERKE
- Allgemeines:
|
Typ ........................................................... |
Kettentyp mit motorisiertem Fahrwerk |
|
Modell .......................................................... |
HHBB02-01FMF |
|
Kapazität ....................................................... |
2 Tonne |
|
Prüflast ...................................................... |
2,5 Tonne |
|
HS-Code ...................................................... |
8425110000 |
|
Geräuschpegel .................................................... |
81 db |
- Betriebsumgebung
|
Verwendung des Hebezeugs ...................................................... |
Innenbereich |
|
Betriebstemperaturbereich ............................ |
-20℃ ~ +40℃ |
|
Luftfeuchtigkeitsbereich bei Betrieb ................................. |
≤80% |
- Hebemechanismus
|
Hubgeschwindigkeit des Hebezeugs ........................................... |
0,8~6,8 m/min - Inverter stufenlos |
|
Motorleistung .................................................. |
3,0 kW |
|
Rotationsgeschwindigkeit .............................................. |
1440 U/min |
|
Hebezeuggruppe .................................................... |
ISO/FEM 2m/M5 |
|
Schutzart ............................................. |
IP 66 |
|
Anzahl der Lastkettenstürze.................................... |
1 Fall |
|
Größe der Lastkette .............................................. |
10,0 mm |
- Laufwerk Mechanismus
|
Fahrgeschwindigkeit des Fahrwerks .................................... |
1,5~12 m/min - Inverter stufenlos |
|
Motorleistung .................................................. |
0,5 kW |
|
Rotationsgeschwindigkeit .............................................. |
1440 U/min |
|
Fahrwerkverfahrgruppe ................................... |
ISO/FEM 2m/M5 |
|
Schutzart ............................................. |
IP 66 |
|
I-Träger Anzuggröße .............................................. |
87-178 mm |
- ELEKTRISCH
|
Eingangsspannung ................................................. |
230v/50hz/1p |
|
Steuerspannung .............................................. |
24v |
- Montage des Wagens
Das Breitenmaß für die 4 horizontalen Räder muss an die Flanschbreite der Schiene angepasst werden, in die der Wagen eingesetzt werden soll. Dann fügen Sie die Ringe vom Splint außen um die Schiene, so dass die Wangen des Wagens nicht mehr nach außen rutschen können. Die Ringe auf der Innenseite sind für die Reserve. Wegen der Räder können die Wangen nicht weiter nach innen rutschen und wegen der Ringe auf der Außenseite bis zum Splint können die Wangen nun auch nicht mehr nach außen rutschen. Die Platten unter dem Flansch sichern den Wagen gegen Herausrutschen.
- Zweigang-Kettenzug
Der Katzzug ist für eine zusätzliche Reihenrichtung vorbereitet. Für Sie gelten aber die oberen beiden Reihen. Auf und ab und vor und zurück in einem waagerecht hängenden Balken.
Die oberste Reihe für auf und ab und die zweite Reihe für hin und her, das Fahrwerk wird auch Katzfahrwerk genannt.
Wenn man den Knopf halb drückt, ist die Geschwindigkeit langsam, wenn man den Knopf weiter drückt, ist die Geschwindigkeit am höchsten. Dies ist für das Heben und auch für das Hin- und Hergehen der Laufkatze.
- Einschalten des Funksenders
Um den Sender einzuschalten, ziehen Sie den Notausschalter heraus und drücken dann gleichzeitig die beiden grünen Tasten. Sie hören einen Ton und der Empfänger zeigt mit der großen roten Lampe an, dass Sie heben und hin- und herfahren können. Dies dient für Sie als Information, dass Sie verbunden sind und für alle anderen als zusätzliche Warnung, sich nicht in der Nähe des Hebezeugs aufzuhalten.
Sie haben zwei Sender. Diese können nur nacheinander arbeiten, niemals gleichzeitig. Der zuletzt eingeschaltete Sender mit den beiden grünen Tasten schiebt den anderen jedoch weg. Bis der andere über die beiden gleichzeitig gedrückten grünen Tasten wieder übernimmt.
| Gewicht (Paket) | 135.000000 |
|---|---|
| HS-Code | 8425110000 |
| Anwendungen | Bauwesen und Gerüstbau, Industrie und Werkstätten, Produktionslinien und Montage, Lagerhaltung und Logistik, Theater- und Bühnentechnik, Schiffbau und Häfen |
| Typ der Winde oder Teile | Hebewinde: Lastabwurf |
| Antriebsquelle | 230 VAC |
| Kraft | 501-2500 |
| Geschwindigkeit (m/min) | 6-10 |
| Seillänge | 0-10 |
