Kettenzug 1.000 kg Fahrwerk 400 V -10 m-2 Geschwindigkeiten-Funkfernsteuerung mit 2 Sendern-Seilzugsteuerung

Kettenzug 1.000 kg Fahrwerk 400 V - 2-Gang-Funkfernsteuerung mit 2 Sendern - Seilsteuerung

Hebezeug HHER01-01DMD 400V/50 hz 10 mtr

• SPEZIFIKATIONEN

  • Tragfähigkeit: 1000kg
  • Hubgeschwindigkeit: 6,7/2,2 m/min (2 Geschwindigkeiten)
  • Hebemotor: 1,5/0,6 kW
  • Fahrgeschwindigkeit: 11/3,5 m/min (2 Geschwindigkeiten)
  • Fahrmotor: 0,5/0,2 kW
  • Eingangsspannung: 400v/50hz/3p

• DATEN DES ELEKTROZUGES
  • Allgemeines:

• Betriebsumgebung

• Hebemechanismus

• Laufwerk Mechanismus

• ELEKTRISCH

• DAS ANGEBOT UMFASST FOLGENDE TEILE

• Montage des Wagens

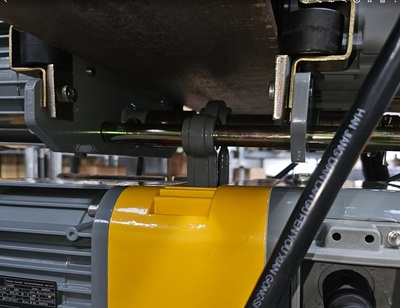

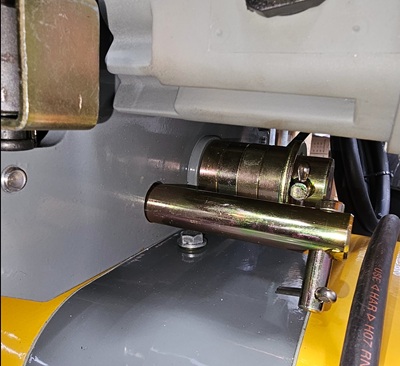

Das Breitenmaß für die 4 horizontalen Räder muss an die Flanschbreite der Schiene angepasst werden, in der sich der Wagen bewegen soll. Anschließend werden die Ringe vom Splint auf der Außenseite der Schiene angebracht, so dass die Wangen des Wagens nicht mehr nach außen rutschen können. Die Ringe auf der Innenseite dienen als Reserve. Durch die Räder können die Wangen nicht weiter nach innen rutschen und durch die Ringe auf der Außenseite bis zum Splint können die Wangen nun auch nicht mehr nach außen rutschen. Die Platten unter dem Flansch sichern den Wagen gegen Herausrutschen.

• 400-V-Anschluss

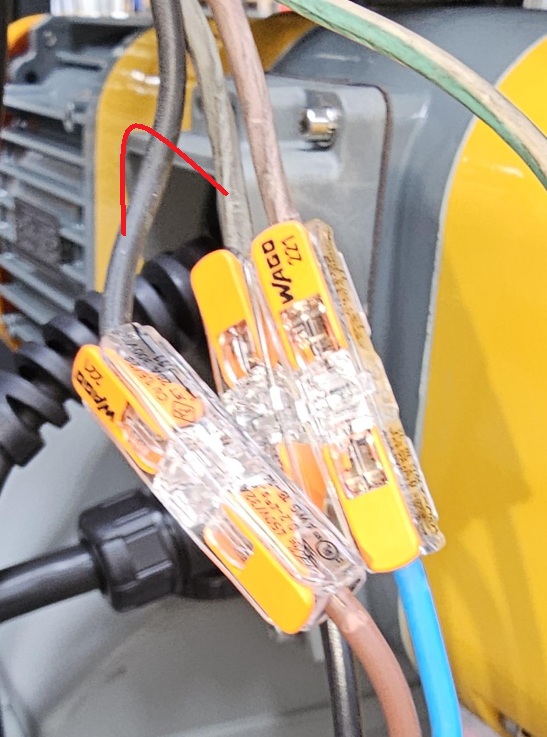

Es mag den Anschein haben, dass das Hebezeug nicht funktioniert. Bei 3 Phasen von 400 V ist das Hebezeug gegen Verpolung geschützt, d.h. der Aufwärtspfeil würde verkehrt herum funktionieren und die Kette würde nach unten laufen. Deshalb scheint das Hebezeug nicht zu funktionieren. Drehen Sie 2 Phasen um, dann funktioniert der Hebezug. Der Funkempfänger wird Sie dann auch mit leuchtenden LED-Lichtern begrüßen.

• Zweigang-Katzenzug

Der Hebezug mit Fahrwerk ist für eine weitere Reihenrichtung vorbereitet. Aber für Sie gelten die oberen beiden Reihen. Auf und ab und hin und her in einem horizontal aufgehängten Balken.

Die obere Reihe für auf und ab und die zweite Reihe für hin und her, das Fahrwerk wird auch Laufkatze genannt.

Wenn man den Knopf halb drückt, ist die Geschwindigkeit langsam, wenn man den Knopf weiter drückt, ist die Geschwindigkeit am höchsten. Dies ist für das Heben und auch für das Hin- und Hergehen der Laufkatze.

• Einschalten des Funksenders

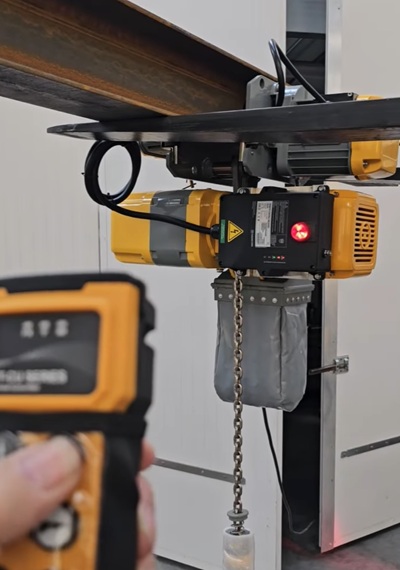

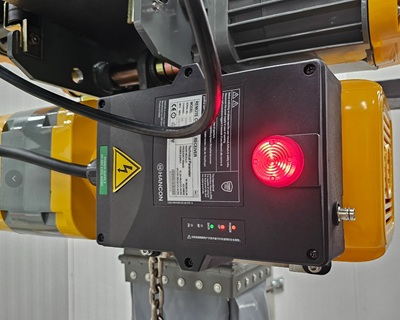

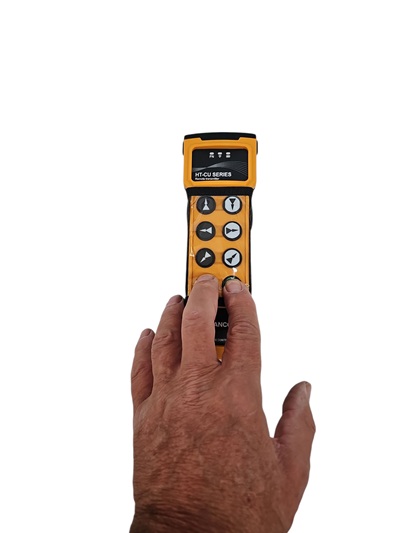

Um den Sender einzuschalten, ziehen Sie den Notausschalter heraus und drücken dann gleichzeitig die beiden grünen Tasten. Sie hören einen Ton und der Empfänger zeigt mit der großen roten Lampe an, dass Sie heben und hin- und herfahren können. Dies dient für Sie als Information, dass Sie verbunden sind und für alle anderen als zusätzliche Warnung, sich nicht in der Nähe des Hebezeugs aufzuhalten.

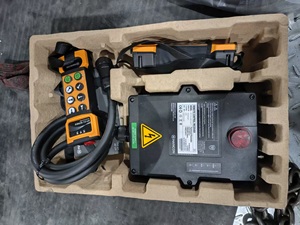

Sie haben zwei Sender. Diese können nur nacheinander arbeiten, niemals gleichzeitig. Der zuletzt eingeschaltete Sender mit den beiden grünen Tasten schiebt den anderen jedoch weg. Bis der andere über die beiden gleichzeitig gedrückten grünen Tasten wieder übernimmt.
