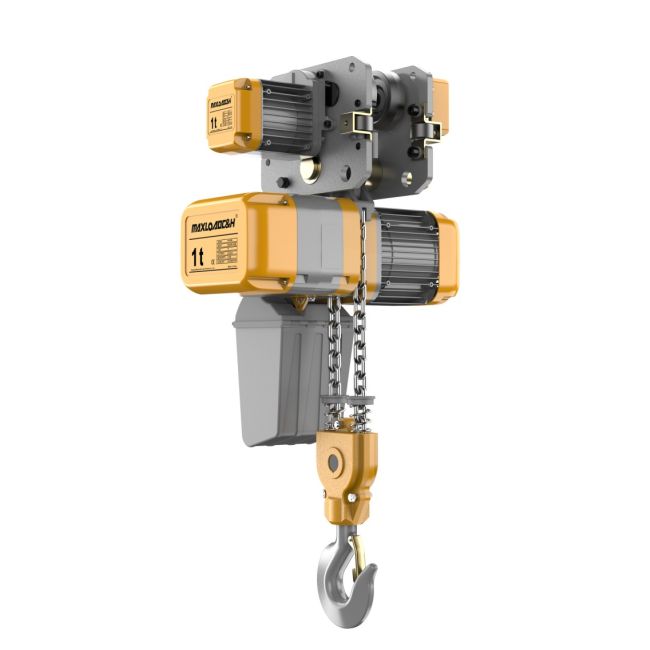

Kettenzug 1.000 kg Fahrwerk 230 V -10 m-2 Geschwindigkeiten-Funkfernsteuerung mit 2 Sendern-Seilzugsteuerung

Kettenzug 1.000 kg Fahrwerk 230 V - 2-stufige Funkfernsteuerung mit 2 Sendern - Seilbedienung

Hebezeug HHER01-01FMF 230V/50 hz 10 mtr

• SPEZIFIKATIONEN

  • Tragfähigkeit: 1000kg
  • Hebegeschwindigkeit: 6,7/2,2 m/min (2 Geschwindigkeiten)
  • Hebemotor: 1,5/0,6 kW
  • Fahrgeschwindigkeit: 11/3,5 m/min (2 Geschwindigkeiten)
  • Fahrmotor: 0,5/0,2 kW
  • Eingangsspannung: 230 v / 50hz/

• • DATEN DES ELEKTROZUGES
    • Allgemeines:

  Typ ...........................................................	Kettentyp mit motorisiertem Fahrwerk
  Modell ..........................................................	HHER01-01FMF
  Kapazität .......................................................	1 Tonne
  Prüflast ......................................................	1,25 Tonne
  HS-Code ......................................................	8425110000
  Geräuschpegel ....................................................	81 db

  • Betriebsumgebung

  Verwendung des Hebezeugs ......................................................	Innenbereich
  Betriebstemperaturbereich ............................	-20℃ ~ +40℃
  Luftfeuchtigkeitsbereich bei Betrieb .................................	≤80%

  • Hebemechanismus

  Hubgeschwindigkeit des Hebezeugs ...........................................	6,7/2,2 m/min
  Motorleistung ..................................................	1,5/0,6 kW
  Rotationsgeschwindigkeit ..............................................	1440/470 U/min
  Hebezeuggruppe ....................................................	ISO/FEM 2m/M5
  Schutzart .............................................	IP 66
  Anzahl der Lastkettenstürze....................................	1 Fall
  Größe der Lastkette ..............................................	7,1 mm

  • Laufwerk Mechanismus

  Fahrgeschwindigkeit des Fahrwerks ....................................	0,8/6,8 m/min - Inverter stufenlos
  Motorleistung ..................................................	0,5 kW
  Rotationsgeschwindigkeit ..............................................	1440 U/min
  Fahrwerkverfahrgruppe ...................................	ISO/FEM 2m/M5
  Schutzart .............................................	IP 66
  I-Träger Anzugsgröße ..............................................	52-153 mm

  • ELEKTRISCH

  Eingangsspannung .................................................	230v/50hz/1p
  Steuerspannung ..............................................	24v

  • DAS ANGEBOT UMFASST FOLGENDE TEILE

  Hebezeuggehäuse ....................................................	1 Stück
  Motor Einschienenfahrwerk .....................................	1 Stück
  Steuerkabel (mit Knopfschalter) .....................	1 Stk.
  Fernsteuerung................................................	2 Sender+1 Empfänger

• Montage des Wagens

Das Breitenmaß für die 4 horizontalen Räder muss an die Flanschbreite der Schiene angepasst werden, in der sich der Wagen bewegen soll. Anschließend werden die Ringe vom Splint außen um die Schiene gelegt, so dass die Wangen des Wagens nicht mehr nach außen rutschen können. Die Ringe auf der Innenseite sind für die Reserve. Wegen der Räder können die Wangen nicht weiter nach innen rutschen und wegen der Ringe auf der Außenseite bis zum Splint können die Wangen nun auch nicht mehr nach außen rutschen. Die Platten unter dem Flansch sichern den Wagen gegen Herausrutschen.

• Zweigang-Kettenzug

Der Katzzug ist für eine zusätzliche Reihenrichtung vorbereitet. Für Sie gelten aber die oberen beiden Reihen. Auf und ab und vor und zurück in einem waagerecht hängenden Balken.

Die oberste Reihe für auf und ab und die zweite Reihe für hin und her, das Fahrwerk wird auch Katzfahrwerk genannt.

Wenn man den Knopf halb drückt, ist die Geschwindigkeit langsam, wenn man den Knopf weiter drückt, ist die Geschwindigkeit am höchsten. Dies ist für das Heben und auch für das Hin- und Hergehen der Laufkatze.

• Einschalten des Funksenders

Um den Sender einzuschalten, ziehen Sie den Notausschalter heraus und drücken dann gleichzeitig die beiden grünen Tasten. Sie hören einen Ton und der Empfänger zeigt mit der großen roten Lampe an, dass Sie heben und hin- und herfahren können. Dies dient für Sie als Information, dass Sie verbunden sind und für alle anderen als zusätzliche Warnung, sich nicht in der Nähe des Hebezeugs aufzuhalten.

Sie haben zwei Sender. Diese können nur nacheinander arbeiten, niemals gleichzeitig. Der zuletzt eingeschaltete Sender mit den beiden grünen Tasten schiebt den anderen jedoch weg. Bis der andere über die beiden gleichzeitig gedrückten grünen Tasten wieder übernimmt.
